האתגר הטכני בהתקנת בית חכם בקירות גבס
המעבר המסיבי למערכות בית חכם, בקרי תאורה, מפסקים אלקטרוניים יקרים ואביזרי קצה מורכבים, יצר אתגר מהותי עבור החשמלאי בשטח. קופסאות הגבס הסטנדרטיות (בעומק של כ-50 עד 55 מ"מ) פשוט אינן מספקות מרחב תמרון מספק. כאשר מנסים לדחוף לתוך קופסה צרה מודולים אלקטרוניים, מהדקי חיבור מהיר וצמות מוליכים, נוצרת צפיפות קריטית.
צפיפות זו מובילה למספר בעיות מיידיות באתר:
- לחץ מכני על מוליכים: לחיצה מסיבית של האביזר פנימה עלולה לגרום לכיפוף מסוכן של החוטים, ניתוקים מהמהדקים ואף קצרים.
- פגיעה ברכיבי אלקטרוניקה: מודולים של בית חכם פולטים חום, וצפיפות יתר בקופסה פוגעת ביכולת פיזור החום של הרכיב ומקצרת את חייו.
- בזבוז זמן יקר: החשמלאי נאלץ לבזבז דקות ארוכות בכל נקודה בניסיון לסדר את החיווט בצורה שתאפשר לאביזר הקצה להיסגר בצורה ישרה ומפולסת על קיר הגבס.
חברת פוטקס (Photex), המפתחת ומייצרת פתרונות לענף החשמל והתקשורת בישראל מעל 50 שנה, פתרה את הבעיה הזו מהשורש באמצעות הנדסת סדרת קופסאות פטנט עמוקות, חלולות וללא מחיצות, המותאמות במדויק לדרישות של התקנות מורכבות.
המפרט הטכני: קופסאות הפטנט העמוקות של פוטקס

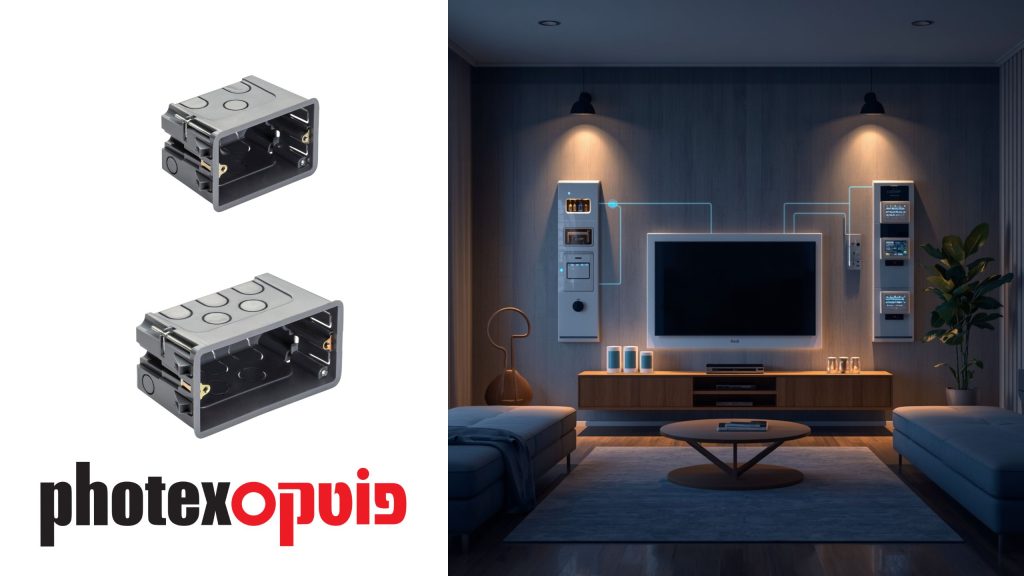

סדרת הקופסאות העמוקות לגבס תוכננה במבנה חלול לחלוטין, ללא מחיצות פנימיות, כדי להבטיח נפח פנימי מקסימלי לרכיבים אלקטרוניים ומעבר חופשי של חוטים.
מפרט מידות ונתוני אריזה
- קופסה 3 מודול עמוקה לגבס – פטנט (מק"ט 10601):
- מידות (מ"מ): אורך: 100 | רוחב: 62 | גובה (עומק): 75.
- כמות באריזה: 80 יחידות.
- מאפיינים: נפח פנימי מוגדל ב-35% בהשוואה לקופסה סטנדרטית, אידיאלית לבקרים קטנים ומפסקי טאץ'.
- קופסה 4 מודול עמוקה לגבס – פטנט (מק"ט 10611):
- מידות (מ"מ): אורך: 124 | רוחב: 62 | גובה (עומק): 75.
- כמות באריזה: 50 יחידות.
- מאפיינים: מיועדת לריכוזים של מערכות פיקוד, דימרים, ואביזרים הדורשים חיווט ענף.
יתרונות המוצר לחשמלאי ומהנדס החשמל
- עומק של 75 מ"מ: מאפשר השחלת חוטים חלקה, מקום חופשי למהדקים, וישיבה יציבה של האביזר ללא צורך בלחיצה וכוח פיזי.
- מבנה חלול ללא מחיצות: מונע הגבלת מקום פנימית ומאפשר תמרון אופטימלי של צמות החשמל.
- אפס עיוותים ושברים: הקופסאות מיוצרות מפלסטיק קשיח ואיכותי. לשוניות הקיבוע והברגים הייעודיים מאפשרים הידוק חזק אל דופן הגבס מבלי שהקופסה תתעוות או תיסדק.
- בטיחות ועמידות באש: עמידות בחום ובאש בטמפרטורה של עד 850°C, בהתאם לדרישות המחמירות של מכון התקנים הישראלי.
- מוצרים משלימים תואמים: התאמה מדויקת למכסים אטומים דקורטיביים (מק"ט 4020 ל-3 מודול, מק"ט 4021 ל-4 מודול) לגימור מושלם במקומות שבהם הקופסה משמשת כקופסת סעף או ריכוז.
שאלות נפוצות
מדוע קופסאות גבס רגילות אינן מתאימות לאביזרי בית חכם?
קופסאות רגילות מציעות עומק של כ-50 מ"מ בלבד. אביזרי בית חכם כוללים רכיבים אלקטרוניים עבים התופסים את רוב נפח הקופסה, מה שלא משאיר מקום לחוטי החשמל, גורם ללחץ מכני ומקשה על סגירת האביזר.
מה היתרון של קופסה חלולת פנים ללא מחיצות?
היעדר המחיצות מאפשר לנצל את מלוא רוחב ואורך הקופסה. ניתן להסיט את חוטי החשמל והמהדקים לצדדים, ולהשאיר את מרכז הקופסה פנוי לחלוטין עבור מודול הפיקוד או המפסק.
באילו תקנים עומדות קופסאות הגבס העמוקות של פוטקס?
הקופסאות מיוצרות תחת בקרת איכות קפדנית של תקן ISO 9001, עומדות בתקנים הישראליים הרלוונטיים לבטיחות אש (850°C) ונושאות את התו הירוק, המעיד על שימוש נכון בחומרי גלם ממוחזרים ומושבחים.
ייצור כחול-לבן עם הבנת שטח עמוקה
פוטקס פועלת בישראל מאז שנת 1971 ומפתחת את מוצריה מתוך הקשבה מתמדת לחשמלאים, מהנדסים ומנהלי פרויקטים באתרי הבנייה. הייצור המקומי מאפשר גמישות מקסימלית ואספקה מהירה של פתרונות תשתית מתקדמים. הבנת שיטות העבודה בשוק הישראלי היא זו שהובילה לפיתוח קופסאות הפטנט העמוקות – מוצר שמוריד את רמת התסכול בשטח, מונע נזק לאביזרי קצה יקרים ומקצר משמעותית את זמני החיווט והמסירה של הפרויקט.
